國盛機械 > 產品中心 > 給料機設備 >
雙臺板振動放礦機

雙臺板振動放礦機

熱銷

【進料粒度】：≤1000mm

【生產能力】：≤3200t/h

【應用范圍】：廣泛用于冶金、化工、建材、煤炭、糧食等行業

【產品介紹】：雙臺板振動放礦機機型為顛振型慣性振動放、出礦機，以ZDJ振動電機為振源，根據不同的生產條件要求，以輕型化和組合化的方式，合理地選擇有關參數編制出來的

銷售熱線: 18637334419

產品簡介

      雙臺板振動放礦機機型為顛振型慣性振動放出礦機，以ZDJ振動電機為振源，根據不同的生產條件要求，以輕型化和組合化的方式，合理地選擇有關參數編制出來的，從功能上分為輕型振動放礦機和重型振動放礦機。該設備適用于溜井、采場溜槽和礦倉中的物料放出、給料、裝車作業，廣泛用于冶金、化工、建材、煤炭、糧食等行業。

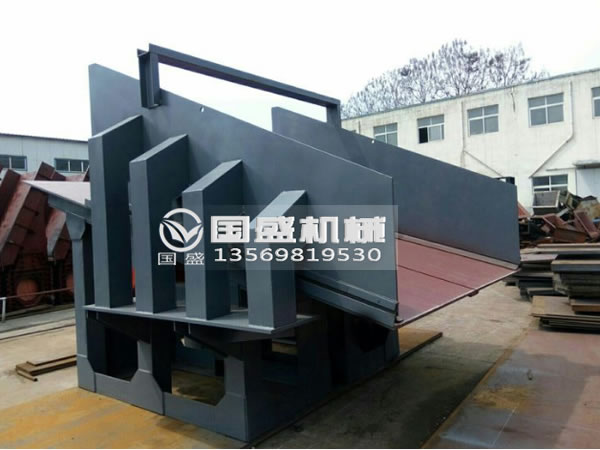

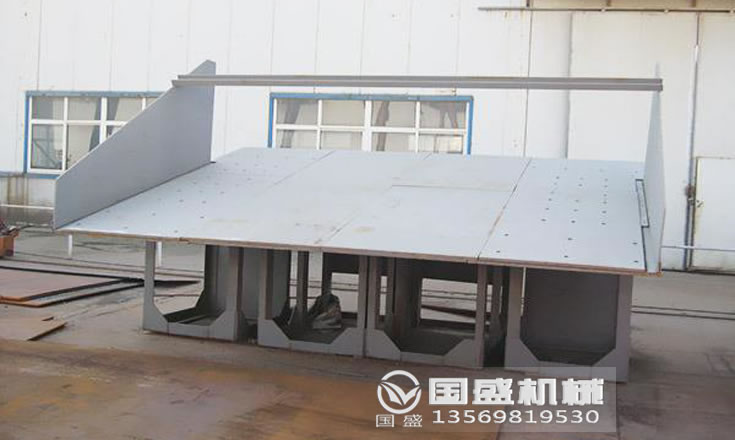

  雙臺板振動放礦機

產品特性

      雙臺板振動放礦機采用雙質體近共振慣性振動原理，上下布置單排或雙排剪切橡膠彈簧，由下壓板通過螺栓連接在平衡體上，再由左右側板與槽體連接。該設備結構緊湊、衡壓平穩啟動、不受槽體物料載重和卡死的影響，給礦粒度為0-850mm給料量大，一般在8-1800t/h，可以配置無級變頻器實現變頻給料、配料遠距離微機操作控制。

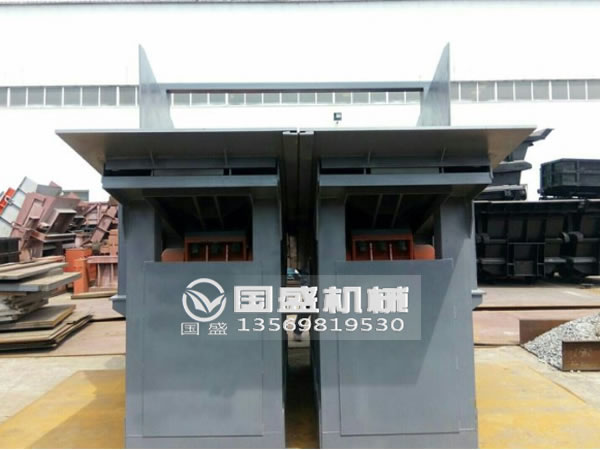

三臺板振動放礦機

工作原理

      振動放礦機是以振動電機為動力源利用安裝在振動電機主軸兩端的偏心塊在旋轉運動中所產生的離心力來得到激振力驅使振動放礦機臺面和物料做周期直線往復振動當放礦機體振動的加速度垂直大于重力加速度時機體中的物料被拋起并按照拋物線的軌跡向前跳躍運動拋起和下落在瞬間完成由于振動電機的連續振動放放礦機體也連續振動機體中的物料連續向前跳躍這樣就達到放礦和輸送礦石的目的。

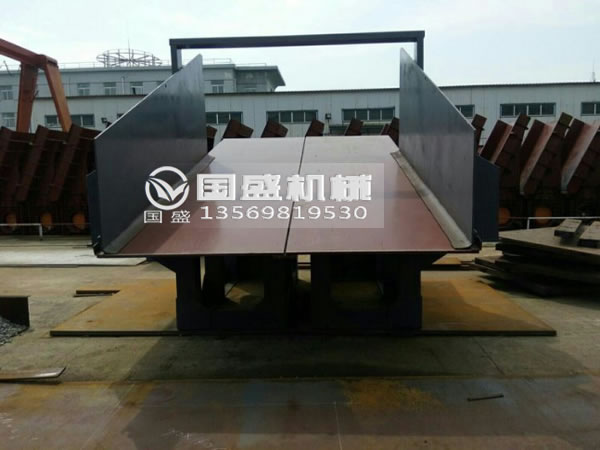

雙質體振動放礦機

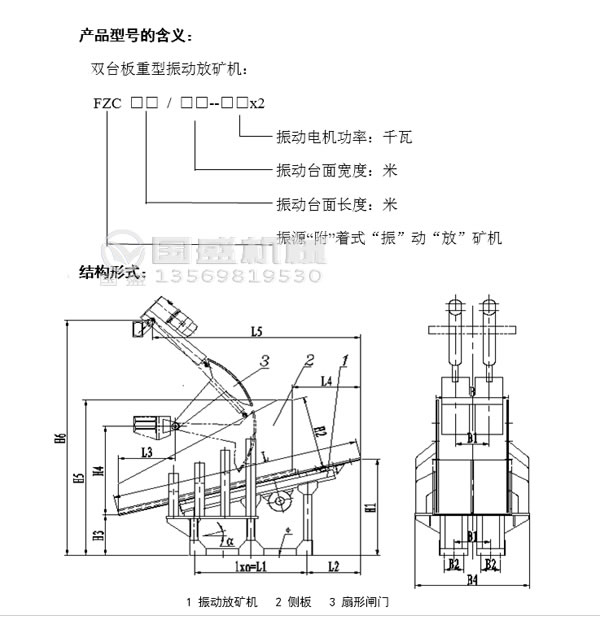

型號含義

振動放礦機型號含義

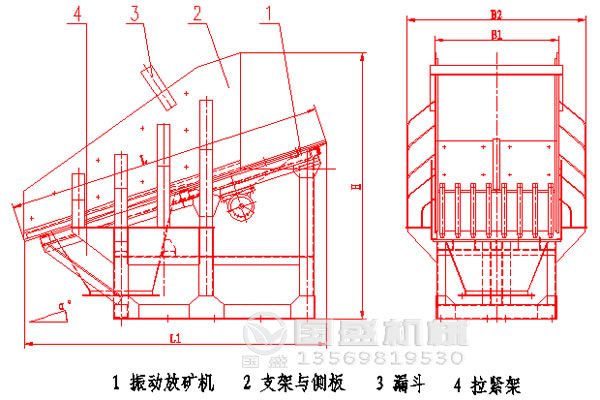

結構形式

振動放礦機圖紙

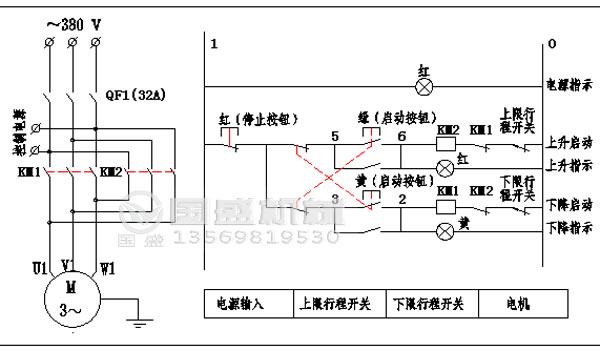

電路控制圖

振動放礦機電路圖

技術參數

型號 技術特性 埋設參數
臺面長度L（m） 臺面寬度B（m） 臺面傾角a（度） 振動頻率n（次/分） 振幅A（mm） 激振力P（N） 功率N(kw) 生產能力Q（t/h) 重量G（kg) 埋設深度LA（m） 眉線高度ho（m） 眉線角Q（度）

FZC3.1/1×2-4×2

3.1

1.0×2

18

1320

1.0

30000×2

4.0×2

1500×1740

2220

0.9

0.9

38

FZC3.5/1×2-5.5×2

3.5

1.0×2

18

920

2.0

40000×2

5.5×2

1960×2300

3050

1.1

1.1

40

FZC3.1/1.2×2-5.5×2

3.1

1.2×2

14

920

1.8

40000×2

5.5×2

1820×3180

3030

1.1

1.1

40

FZC3.5/1.2×2-5.5×2

3.5

1.2×2

14

920

1.8

40000×2

5.5×2

1740×2160

3310

1.0

1.1

36

FZC4/1.2×2-7.5×2

4.0

1.2×2

18

920

1.6

50000×2

7.5×2

1740-2080

3870

1.2

1.2

39

訂貨時如有特殊要求請寫明：如電機防爆等級、防護等級、倉口眉線高度、眉線角度、物料名稱、粒度、給料量等加以說明。

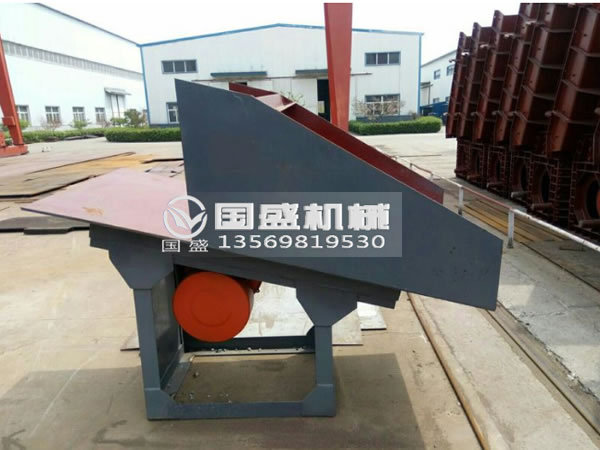

顛振型慣性振動放出礦機

安裝流程

一.準備工作
1.根據放礦機安裝峒室圖，確定各部位尺寸，進行峒室開鑿。峒室力求規則、平整。
2.確定振動放礦機安裝位置，標高、門框位置。
3.清理浮面，平整峒室各壁面。
4.安裝出礦倉口門框，門框應垂直并平行于軌道，符合眉線高度要求。
5.按尺寸用混凝土砌筑放礦機基礎，澆注門框周邊縫隙。
6.檢查放礦機各部尺寸應符合設計要求。
二.安裝工作
順序如下：機架套上地腳螺栓放置在基礎上，將橡膠彈簧裝在機架上，吊振動臺面于機架上，檢查調整機架位置，初調整后用混凝土澆注地腳螺栓孔，凝固后調整校驗安裝尺寸符合安裝要求，固定機架，安裝側板與拉緊架，焊接門框與側板密封角鋼，在臺面上埋設部位填方粉礦或沙石，接通振動電機。
三.檢驗安裝質量
1.主要檢驗尺寸
a眉線高度，埋設深度，允差≤5%；
b卸料端深入礦車或皮帶機等的深度及端部至礦車高度。
c臺面寬度兩邊緣高差＜5mm 。
d臺面傾角偏差≤±1°。
2.密封鋼板角鋼焊接正確，對易發生漏礦的場合，可在埋設部位加裝一定寬度的橡膠板做裙邊，進行補充密封。
3.電器部分安裝應符合防水、防潮、防塵要求。

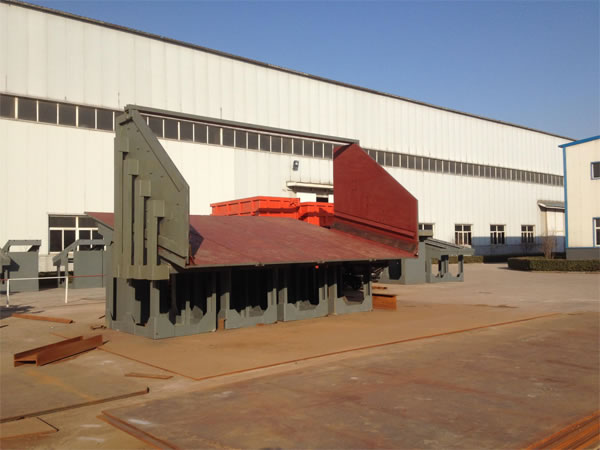

多臺板振動放礦機

試機調整

一.檢查性調試
1.將振動電機偏心塊調至激振力較小，緊固各定位螺釘。
2.正式試運行前先電動啟動，無異?，F象后方可投入正式運行。
3.正式試運行時，臺面振幅較大，但不應有危險性猛振發生，無鋼件撞擊聲，橡膠彈簧脫落，噪聲過大，電機電流明顯過載等現象。
4.空載試運行時間一般不超過一分鐘，若發現異?，F象應立即停車，故障排除后再試。
二.生產性調試
1.落礦前臺面上應鋪3-4厘米碎石或先倒入粉礦、碎石，防止塊礦砸壞臺面。
2.調整偏心塊，使激振力由小到大，直至達到設計要求。
3.正、反轉試車，選定生產能力大的轉向為振動電機轉向，涂以標志。
4.生產性試運行時，電機電流不應超過額定值的80%。
5.臺面振動平穩，振幅正常，卸載端臺面無明顯擺振，臺面整體無左右擺振，噪聲一般在80分貝左右，密封良好，停車后礦石安息狀態良好。

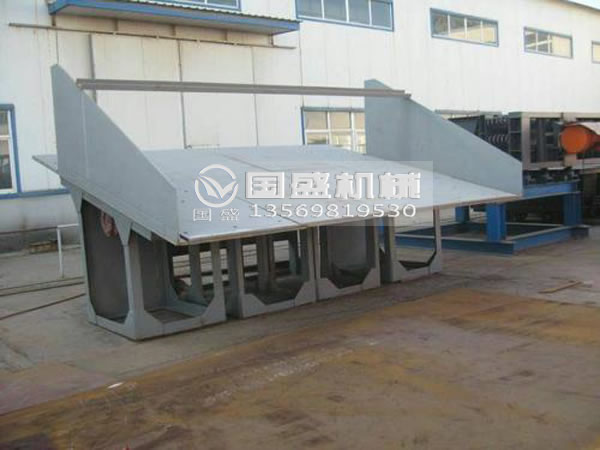

四臺板振動放礦機

使用維護

1.開機前，認真檢查各部螺栓連接是否緊固，如有損壞應及時更換。
2.開機后，監視電機電流，若成倍過載時應停機檢查及時處理。
3.每月應對整機全面檢查一次，主要檢查螺栓連接部位，焊縫情況，視察電機、噪聲情況，發現異?，F象及時處理。
4.放礦機不得放空使用，空振現象極易損壞零部件。
5.嚴禁用水沖洗電機，電機出水孔應暢通。
6.工作時，任何人員不得正對放礦口站立和行走。
7.接礦礦車對正放礦口時才能放礦。
8.每三個月更換一次軸承潤滑脂。
9.下班后應切斷電源，防止非操作人員誤啟動電機。

多臺板聯動超長振動放礦機

常見故障

序號 故障現象 故障原因 排除方法
1 振動電機不轉動

電線短路

查電路、保險絲等

轉子卡殼

查電機軸承、密封圈等
2 無振幅或振幅過小

電機螺栓松動

上緊螺栓

橡膠塊斷裂

更換橡膠塊
3 給料過大

偏心塊調節過大

調小偏心塊
4 給料過少

偏心塊調節過小

調大偏心塊

設備貯存

1.本機貯存中應對振動電機采取防潮保護措施。
2.本機在裝卸及運輸過程中應捆扎靠以防止碰撞。
3.設備在運輸過程中如遇雨雪天氣，應對振動電機采取防水措施。
